ユニオンツールは産業用切削工具の製造・販売をする企業です。中でもプリント基板加工用超硬ドリル(以下、PCBドリル)を主力製品として取り扱っています。1963年に日本で初めてこのPCBドリルの製造・販売を開始して以来、技術力の高さと品質の優位性によりリーディングカンパニーとしての実績を重ねています。

プリント基板用超硬ドリル

プリント基板用超硬ドリル

大きく分類して穴位置重視、内壁重視、バランス型の3種類のドリルをラインナップ。

Ø2mm シャンクドリル Kシリーズ

KMD(超小径)シリーズ

型番特徴形状サイズ
KMD 高速回転ドリリング
マシン用ドリル
ストレートタイプ
アンダーカットタイプ
φ0.075~φ0.25
KMV
KMC
KUC アンダーカットタイプ φ0.3~φ2.0
KCV
KID

高速回転ドリリング
マシン用 逆段ドリル

ストレートタイプ φ2.05~φ4.05

特長

  • 高速回転ドリリングマシン用に開発された仕様です。
  • 特に、微細径(径が100ミクロン前後)ドリルに於いては数多くの試験を積み重ねた仕様を採用しています。
  • 穴位置精度、穴内壁粗さなどの性能は、ユーザの皆様の要求に応じられるよう工夫しました。
  • 加工効率、要求加工品質を実現するために豊富な試験データの提供と技術サポートを行っております。
  • ハンドリングによる折損トラブルなどを防ぎ、作業効率を上げる専用200本パッケージ、加工コストを劇的に下げる極小径専用の再研磨サービス、製品性能を維持するためのスピンドル測定器などの周辺機器とサポートが充実しております。

O2mm シャンクドリル Kシリーズ O2mm シャンクドリル Kシリーズ 写真の200本ケースは
通い箱となります。

Ø3.175mmシャンク径の通常サイズ

MD(極小径)シリーズ

型番特徴形状サイズ
MD穴位置精度重視設計ストレートタイプφ0.05~φ0.25
MC内壁粗さ最重視設計アンダーカットタイプφ0.15~φ0.25
MV穴位置精度最重視設計ストレートタイプφ0.105~φ0.25
MCV穴位置精度・内壁粗さ重視設計アンダーカットタイプφ0.2~φ0.25

UC(小径)シリーズ

型番特徴形状サイズ
UC一般的汎用ドリルアンダーカットタイプφ0.3~φ0.55
UV穴位置精度最重視設計アンダーカットタイプφ0.3~φ0.75

UC35シリーズ

型番特徴形状サイズ
UC35内壁粗さ最重視設計アンダーカットタイプφ0.8~φ1.6

UM35シリーズ

型番特徴形状サイズ
UM35高多層用ドリルアンダーカットタイプφ0.8~φ1.6

UAシリーズ

型番特徴形状サイズ
UA内壁重視タイプアンダーカットタイプφ0.8~φ1.6

UM30シリーズ

型番特徴形状サイズ
UM30多層基板用ドリルアンダーカットタイプφ1.65~φ3.175

STシリーズ

型番特徴形状サイズ
ST一般的汎用ドリルストレートタイプφ0.6~φ3.175

ID30Cシリーズ

型番特徴形状サイズ
ID30C

チップブレーカ・シンニング付
逆段ドリル

ストレートタイプφ3.2~φ6.5

SX24シリーズ

型番特徴形状サイズ
SX24長穴加工用アンダーカットタイプφ0.5~φ1.6

※サイズによっては受注生産となりますので、あらかじめご了承下さい。

ページトップへ

ルータービット

ルータービット

一般的な外形加工用から、非鉄金属用までさまざまなルータービット(約16種類)をラインナップ。

RCM/RHMシリーズ(一般ダイヤ目ルーター)

型番特徴形状サイズ
RCM一般的外形加工用右ねじれφ0.6~φ3.175
RHMバリ抑制重視設計左ねじれφ0.8~φ3.175

SCシリーズ(チップブレーカー付スパイラル刃ルーター)

型番特徴形状サイズ
SCバリ抑制重視設計右ねじれφ0.6~φ3.175

SCM-FTシリーズ(チップブレーカー付スパイラル刃ルーター)

型番特徴形状サイズ
SCMB/SCM一般的外形加工用右ねじれφ0.8~φ1.8

RLEシリーズ(チップブレーカー付スパイラル刃ルーター)

型番特徴形状サイズ
RLE一般的外形加工用右ねじれφ1.0~φ2.0

RSシリーズ(左ねじれ形2枚刃スリッティングルーター)

型番特徴形状サイズ
RSスリット加工用左ねじれ左ねじれ2枚刃φ0.4~φ3.175

RPシリーズ(右ねじれ形2枚刃スリッティングルーター)

型番特徴形状サイズ
RPスリット加工用右ねじれ右ねじれ2枚刃φ0.4~φ3.175

RPUシリーズ(ULFコート付き右ねじれ形2枚刃スリッティングルーター)

型番特徴形状サイズ
RPU スリット加工用右ねじれ右ねじれ2枚刃φ0.4~φ3.175

RAUシリーズ(ULFコート付き非鉄金属用)

型番特徴形状サイズ
RAU 非鉄・金属基板加工用エンドミルタイプφ0.8~φ3.0

SFシリーズ(DPタイプ1枚刃ルーター)

型番特徴形状サイズ
SFソフト基板用加工右ねじれ1枚刃φ0.8~φ3.175

SMシリーズ(半月タイプカッター)

型番特徴形状サイズ
SM座ぐり加工用直刃1枚刃φ1.0~φ3.0

SIシリーズ(ストレート2枚刃タイプ)

型番特徴形状サイズ
SI座ぐり加工用長寿命型直刃2枚刃φ1.0~φ3.0

ICシリーズ(テーパー2枚刃)

型番特徴形状サイズ
ICテーパー座ぐり加工用テーパー付2枚刃φ1.0~φ3.0

RVシリーズ(V溝カッター)

型番特徴形状サイズ
RVV溝加工用V溝カッターφ1.0~φ3.175

RAシリーズ(非鉄金属用)

型番特徴形状サイズ
RA非鉄・金属基板加工用エンドミルタイプφ0.8~φ3.0

RIシリーズ(ニック入りストレート3枚刃)

型番特徴形状サイズ
RI仕上げ加工用直刃3枚刃0.8~3.175

※サイズによっては受注生産となりますので、あらかじめご了承下さい。

ページトップへ

周辺機器

周辺機器

プリント基板工具用の周辺機器を取り揃えております。近年では切削工具の品質が厳しくなっております。
品質・精度・寿命の管理にお役立てください。

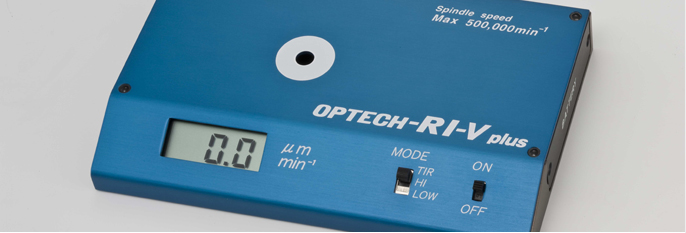

スピンドル振れ測定器 OPTECH-RI-V plus

スピンドル振れ測定器 OPTECH-RI-V plus

オプテックRI-Ⅴプラスは、コンパクト設計、コードレスでありながらユニオンツール(株)独自の技術により、簡単なセッテイグで高精度なスピンドル振れ検出を可能としました。
更に回転数測定機能追加し、スピンドル回転数の測定も可能になりました。機械のメンテナンスに1台は必要な製品です。

プレッシャー& バキュームチェッカー PV-CHECKER

プレッシャー& バキュームチェッカー PV-CHECKER

PVチェッカーは、プレッシャフットの押圧力と吸引圧力、及びブッシュの当り方を測定または観察する為の測定器です。より高品質な穴明作業を行う為に、穴明機自体の動作状態の管理、製品の品質管理には必需品です。

非接触型ドリル径測定器 OPTECH-M/MA

非接触型ドリル径測定器 OPTECH-M/MA

オプテックMは、プリント基板用超硬ドリルのための光学式非接触型外径測定器です。接触型測定器によるドリルの欠けの問題を解消しました。また、オプテックMAは、奇数/偶数刃のルーター、ドリル等の刃径を測定することが可能です。さらに高分解能仕様、インチ対応等の特殊品もご用意できます。

その他リングセッティングマシン、再研磨機等様々なプリント基板用周辺機器を取り揃えております。

ページトップへ

エンドミル

エンドミル

超硬エンドミル

超硬エンドミル

ユニオンツールのエンドミルは、プリント基板用工具の製造技術を応用して誕生した製品です。
見た目はドリルに似ていますが、ドリルは先端の切れ刃(底刃)だけで穴をあける工具であるのに対して、
エンドミルは先端の切れ刃(底刃)とドリルにはない外周の切れ刃(外周刃)で色々な形状加工を行います。
このエンドミルを使って金型や機械部品が造られます。

製品の詳細については、メーカーのホームページをご覧ください。
